Elevador Pórtico Eletro-Hidráulico 4,2 Toneladas MAH-1010 Mahovi

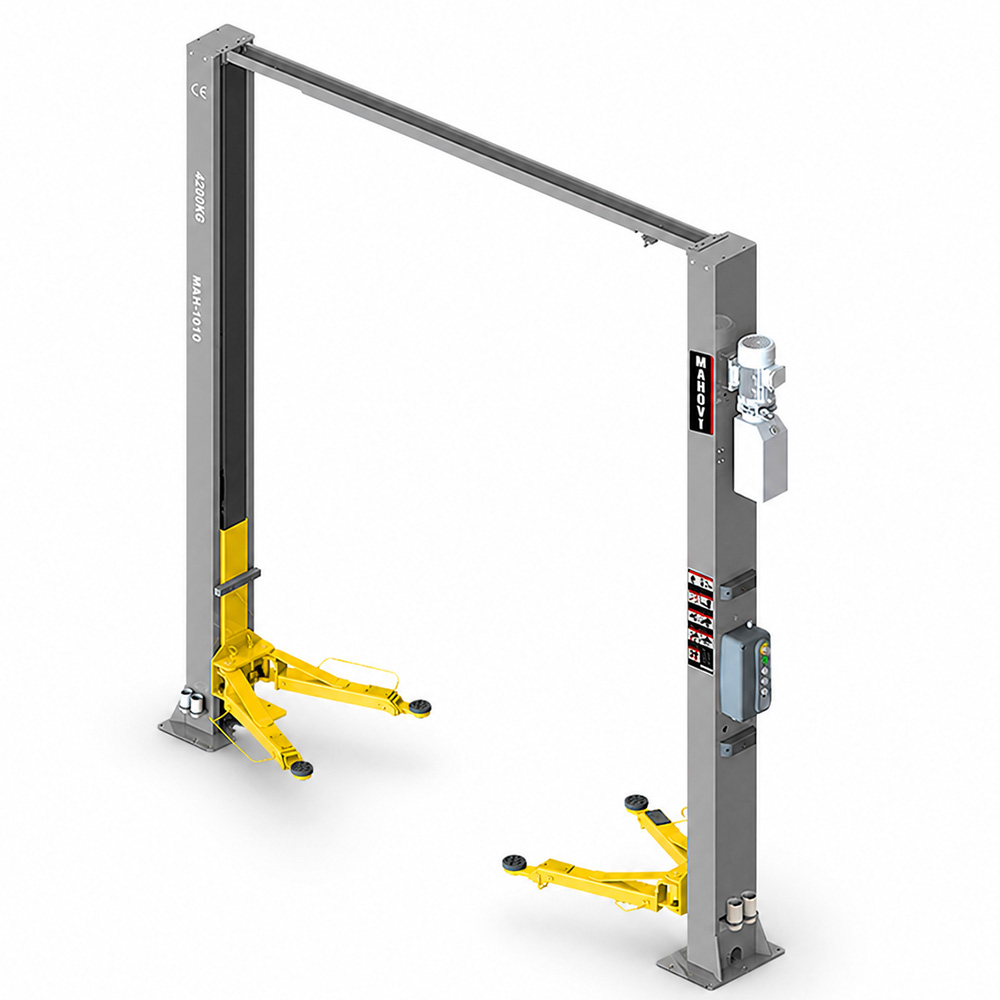

O Elevador Pórtico Eletro-Hidráulico 4,2 Toneladas MAH-1010 é um elevador de duas colunas com extensão fixa e travessa superior, desenho que forma o pórtico que dá nome à linha: a viga no topo conecta as duas colunas e cria um vão livre no piso, sem trave no nível do chão, para carrinho de ferramentas circular sem obstáculo. Capacidade de 4.200 kg, altura de elevação de 1.910mm e ciclo de 45 segundos para subir ou descer, com painel de comando referenciado como NR-12 e certificação internacional CE, segundo o fabricante.
A segurança do MAH-1010 combina dois sistemas independentes: trava eletromagnética de acionamento automático que segura os carrinhos na coluna, e trava mecânica separada que impede o braço de girar depois de posicionado. Para descer, o equipamento primeiro sobe cerca de 2 segundos para desarmar a trava de segurança, só depois abre a válvula de retorno e desce por gravidade, o que explica a economia de energia citada pelo fabricante: energia é gasta para subir, a descida usa o peso do próprio conjunto. A instalação exige piso de concreto com 300mm de espessura e resistência de 25MPa, ou sapata de 1.000 x 1.000 x 300mm por coluna quando o piso não atende esse requisito, com variação de nivelamento de até 5mm e cura de 25 a 30 dias em piso recém-construído.
O que é e para que serve o MAH-1010?
O MAH-1010 é uma estrutura fixa de duas colunas ligadas por travessa superior, montada sobre fundação de concreto, com braços de elevação simétricos que sustentam o veículo pelos pontos de apoio recomendados pelo fabricante. A travessa no topo é o que diferencia um elevador pórtico de um elevador de duas colunas sem conexão superior: dá rigidez à estrutura e mantém o vão entre colunas livre de trave no piso.
Serve para qualquer serviço que exija acesso prolongado à parte inferior do veículo, com espaço de circulação ao redor: troca de óleo, revisão de suspensão e freios, teste de veículo, montagem e desmontagem de pneu. O manual do fabricante exclui expressamente outros usos: não serve para lavagem por pulverização, uso ao ar livre, elevação de pessoas, elevação de carga solta, ou veículo com estrutura severamente torta ou roda deformada.
Onde o elevador pórtico 4.2 toneladas é usado na prática?
- Na baia com movimento constante de carrinho de ferramentas, o vão livre do MAH-1010, sem trave no piso entre as colunas, deixa o carrinho circular por baixo do veículo elevado sem desviar de obstáculo. Em elevador sem esse desenho, o técnico perde tempo contornando a estrutura a cada troca de ferramenta.
- No fim do turno ou durante intervalo prolongado, descansar o veículo na trava de segurança, em vez de deixá-lo suspenso só pela pressão hidráulica, tira carga do sistema de óleo e prolonga a vida útil dos pistões, exatamente o que o fabricante descreve como economia de energia: o elevador pode ficar travado e desligado sem gastar energia mantendo a posição.
- Na instalação nova, o requisito de piso decide se a obra precisa de reforço antes do equipamento chegar: concreto de 300mm com resistência de 25MPa, ou sapata de 1 por 1 metro e 300mm de espessura para cada coluna quando o piso existente não atende essa marca. Ignorar essa etapa é o erro mais caro de se corrigir depois da instalação, não antes.
Vantagens reais do elevador pórtico MAH-1010:
- Economia de energia real: o motor trabalha só para subir; a descida usa a força da gravidade, com o retorno de óleo controlado por válvula.
- Trava eletromagnética de acionamento automático segura os carrinhos na coluna, permitindo desligar o equipamento com o veículo travado, sem gasto de energia parado.
- Trava mecânica separada nos braços impede a rotação do braço depois de posicionado, mantendo o ponto de apoio fixo durante o serviço.
- Vão livre entre colunas, sem trave no piso, dá espaço para carrinho de ferramentas e equipamento auxiliar circular sem desviar de obstáculo.
- Interruptor de limite de altura corta a energia automaticamente ao atingir a altura máxima, protegendo o teto do veículo e a estrutura.
- Cabos de aço sincronizam os dois carrinhos, com ajuste de tensão verificável pelo som do acionamento das travas em ambos os lados.
- Painel de comando referenciado como NR-12, com certificação internacional CE, segundo o fabricante.
Como escolher entre o MAH-1010 e o MAH-1008?
A linha pórtico Mahovi tem o MAH-1010 (4,2 toneladas) e o MAH-1008 (5 toneladas) como opções próximas em capacidade, com diferenças que pesam na escolha:
Para oficina que atende majoritariamente carro de passeio e utilitário leve, com equipe circulando bastante ao redor do veículo elevado, o vão livre do MAH-1010 pesa a favor. Para oficina que também atende veículo mais pesado ou com opcional que aumenta o peso total, a capacidade extra do MAH-1008 dá mais margem. Vale notar que os dois modelos pedem especificação de piso diferente: confirme a exigência exata do modelo escolhido antes de preparar a fundação.
Erros comuns na compra e na instalação no seu elevador com vão livre:
- Instalar sem confirmar a resistência exata do piso (25MPa, 300mm de espessura para o MAH-1010), assumindo que qualquer piso de oficina serve.
- Não considerar a distância mínima de parede (800mm lateral, 2.500mm frontal) e a altura interna do galpão (4.500mm) no planejamento do espaço antes da compra.
- Confundir elevador pórtico com elevador de coluna sem travessa superior: a travessa é o que garante o vão livre e a rigidez extra da estrutura.
- Deixar o veículo suspenso apenas pela pressão hidráulica, sem descansar nas travas de segurança, ao encerrar o turno.
- Dirigir o veículo para dentro do elevador acima da velocidade indicada pelo manual, de 5 km/h, durante o posicionamento.
- Não verificar o centro de gravidade do veículo em relação ao plano das duas colunas antes de iniciar a elevação.
Critérios técnicos importantes!
- Confirmar resistência do piso, 25MPa e 300mm de espessura, ou construir sapata de 1.000 x 1.000 x 300mm por coluna quando o piso não atende essa marca.
- Respeitar distância mínima de parede, 800mm lateral e 2.500mm frontal, e altura interna do galpão de 4.500mm.
- Aguardar o período de cura do concreto, de 25 a 30 dias, antes da instalação em piso recém-construído.
- Verificar diariamente, pelo som, se as travas de segurança engatam simultaneamente nos dois lados.
- Instalação elétrica e comissionamento exigem profissional qualificado, conforme o manual do fabricante.
- Nunca exceder a capacidade máxima de 4.200 kg, considerando o peso real do veículo com tanque cheio e opcionais.
Perguntas frequentes sobre o MAH-1010 (FAQ):
Para que serve o Elevador Pórtico MAH-1010?
Serve para elevar carro de passeio e utilitário leve, dando acesso à parte inferior do veículo para troca de óleo, revisão de suspensão e freios, teste de veículo e serviço de pneu.
Por que o MAH-1010 é chamado de elevador "pórtico"?
Porque as duas colunas têm extensão fixa conectada por uma travessa superior, formando o desenho de pórtico. Essa travessa dá rigidez à estrutura e mantém o vão entre as colunas livre de trave no piso.
Qual a capacidade de carga do MAH-1010?
4.200 kg, conforme indicado na ficha técnica e na maior parte do manual do fabricante.
Como funciona a trava de segurança do MAH-1010?
Uma trava eletromagnética de acionamento automático segura os carrinhos na coluna. Para descer, o equipamento sobe cerca de 2 segundos para desarmar essa trava, e só depois libera o retorno do óleo. Existe ainda uma trava mecânica separada que impede o braço de girar depois de posicionado.
O que significa a "economia de energia" citada pelo fabricante?
O motor trabalha apenas para subir o veículo. A descida acontece pela força da gravidade, com o óleo retornando ao reservatório através de uma válvula, sem gasto adicional de energia elétrica no processo.
Que tipo de piso o MAH-1010 exige para instalação?
Concreto com 300mm de espessura e resistência de 25MPa, variação de nivelamento inferior a 5mm. Quando o piso não atende essa marca, o manual recomenda construir uma sapata de 1.000 x 1.000 x 300mm para cada coluna.
Qual a diferença entre o MAH-1010 e o MAH-1008?
O MAH-1008 tem capacidade maior, 5.000 kg contra 4.200 kg, e braços telescópicos de 3 estágios. O MAH-1010 destaca o vão livre entre colunas como diferencial de construção, além de exigir especificação de piso diferente.
O MAH-1010 tem alguma certificação?
O fabricante cita painel de comando referenciado como NR-12 e certificação internacional CE. Vale confirmar a documentação específica diretamente com a Mahovi antes da compra.
O que o MAH-1010 não pode fazer, segundo o manual do fabricante?
O manual exclui expressamente lavagem por pulverização, uso ao ar livre, elevação de pessoas, elevação de carga solta, uso como elevador de carga, e veículo com estrutura severamente torta ou roda deformada.
Qual a garantia do MAH-1010?
1 ano contra defeitos de fabricação, conforme informado pelo fabricante, que não cobre danos por instalação ou operação inadequada, sobrecarga ou condição de solo não qualificada.
