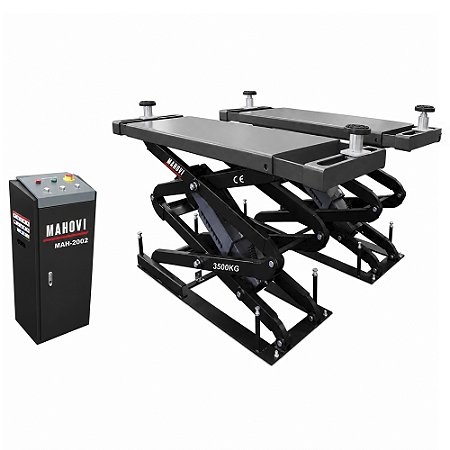

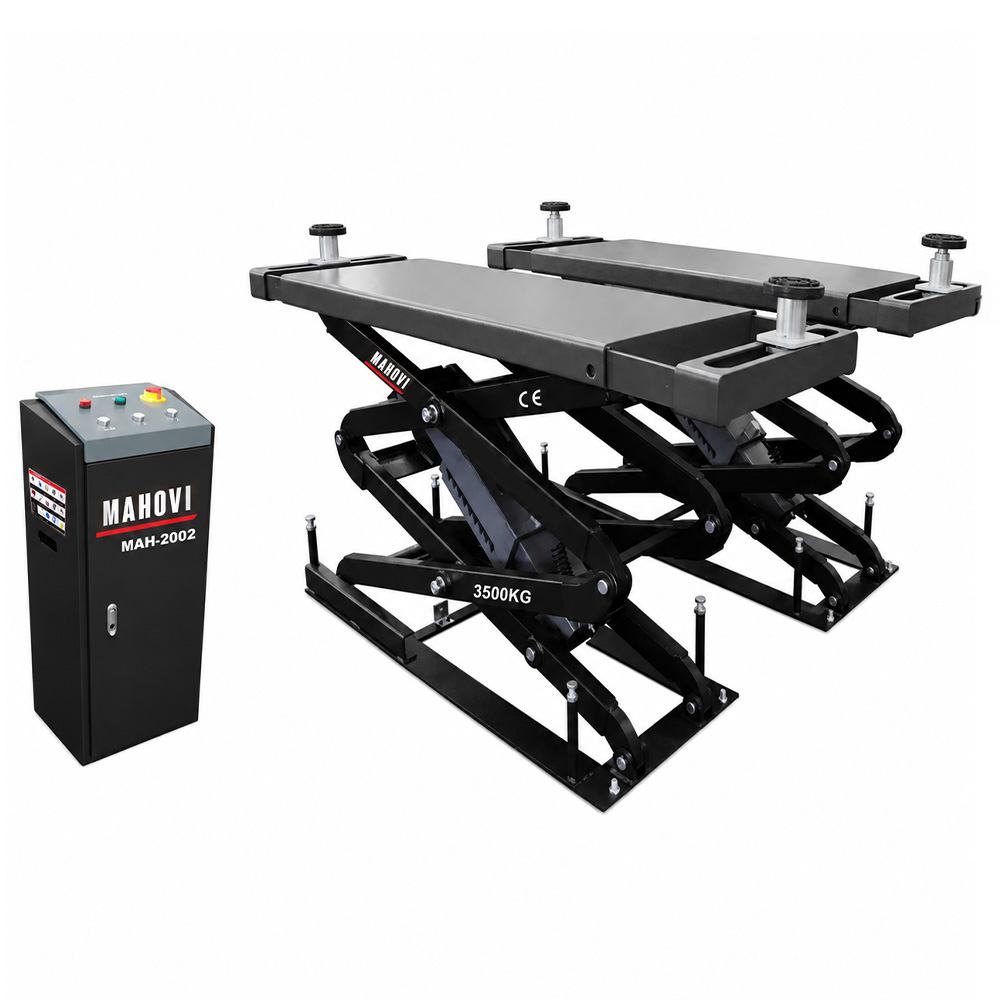

Elevador Automotivo Pantográfico Tesoura Embutido 3,5 Toneladas MAH-2002
O Elevador Automotivo Pantográfico Tesoura Embutido 3,5 Toneladas MAH-2002 fica ao nível do piso quando abaixado: a estrutura em tesoura se recolhe dentro de um fosso preparado na instalação, e a oficina recupera a área para circulação ou outro serviço assim que o veículo sai do equipamento. Duas plataformas de 2,05 x 0,55 metros, com duplo extensor para picape e van, sustentam até 3.500 kg, movidas por quatro cilindros hidráulicos sincronizados que sobem em 50 segundos e descem em 60, sem gasto de energia elétrica na descida.
A segurança combina três camadas: trava pneumática de dupla face nas tesouras, que trava automaticamente e alivia o pistão da carga quando o elevador descansa na trave, sensor de limite de altura, e parada de descida com alarme sonoro. A instalação exige mais do que ponto elétrico trifásico: o checklist oficial pede pé-direito mínimo de 4 metros, piso com resistência de 3000 PSI capaz de suportar 160Nm de torque nos parafusos de fixação, e ponto de ar comprimido próximo à central do elevador para alimentar as travas pneumáticas, detalhe que a ficha comercial não deixa claro, mas que decide se a instalação é viável no espaço da sua oficina.
O que é e para que serve o elevador pantográfico tesoura embutido?

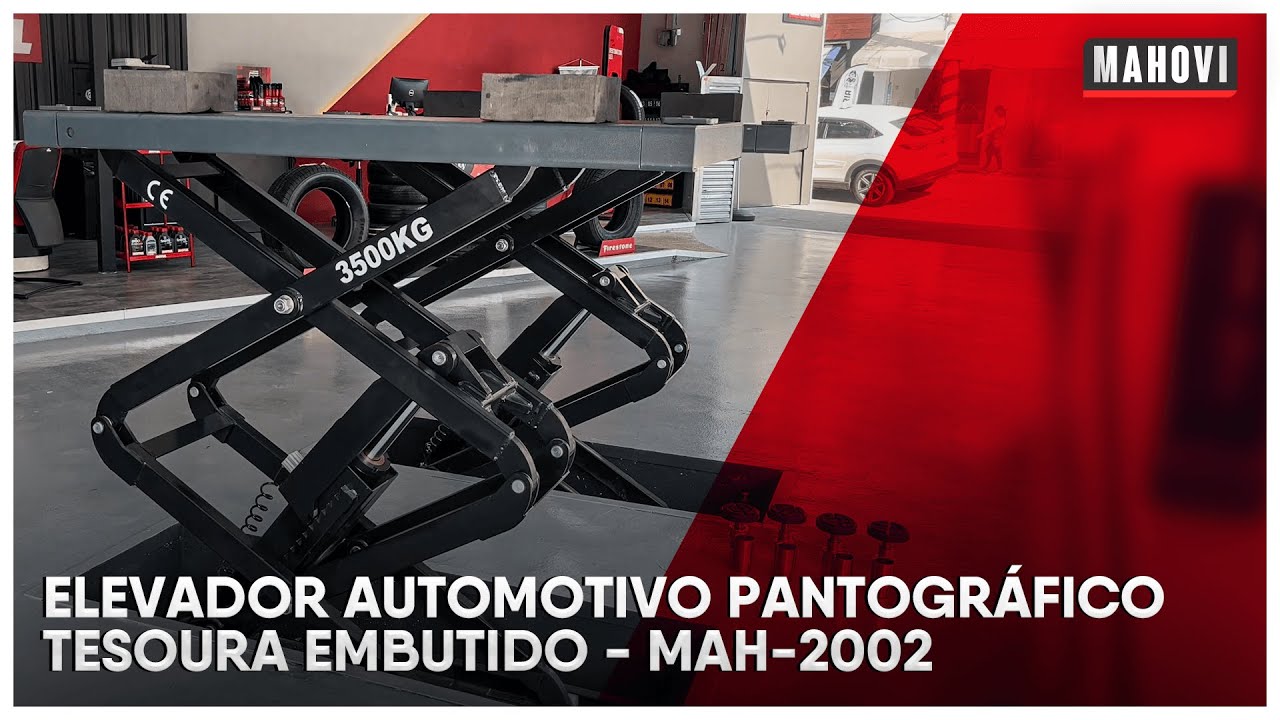

O MAH-2002 é um elevador tipo tesoura, embutido: diferente do elevador de coluna, que ocupa espaço vertical fixo na lateral da baia, o mecanismo pantográfico fica recolhido dentro de um fosso no piso quando abaixado, e a área volta a ser piso comum, sem estrutura visível no caminho. O veículo sobe direto sobre as plataformas, sem precisar de sonda ou braço posicionado em ponto de apoio específico, o que facilita o uso em veículo rebaixado ou com pouca folga no assoalho.
Serve para qualquer serviço com o veículo elevado por completo: troca de óleo, revisão de suspensão e freios, alinhamento, inspeção geral. O duplo extensor das plataformas, de 1,45 até 2,05 metros, estende o alcance para picape e van sem trocar de equipamento, e o kit SUV incluso amplia a compatibilidade para veículo de maior porte.
Onde o elevador tesoura para oficina é usado na prática?
- Na oficina que aluga o espaço e não quer estrutura fixa no meio da baia, o elevador embutido devolve o piso liso assim que baixado, útil para manobra de outro veículo ou uso do espaço para serviço que não precisa de elevação. Diferente do elevador de coluna, não há estrutura vertical no caminho de quem circula pela baia com o equipamento recolhido.
- No carro rebaixado ou esportivo com pouca folga no para-choque, subir numa rampa alta arrisca bater o spoiler ou o cárter. Com o MAH-2002 no nível do piso quando abaixado, o veículo sobe sem essa preocupação, vantagem real sobre elevador que exige altura inicial maior para posicionar.
- Na instalação nova, o ponto que mais surpreende quem não leu o checklist até o fim é o ar comprimido: a trava de segurança é pneumática, então a central do elevador precisa de rede de ar por perto, não só ponto elétrico trifásico. Confirmar isso antes da entrega evita atraso e custo extra de instalação.
Vantagens reais do MAH-2002:
- Fica ao nível do piso quando abaixado, devolvendo a área para circulação ou outro uso enquanto não está com veículo.
- Atende veículo rebaixado ou esportivo sem risco de bater para-choque ou cárter, diferente de rampa mais alta.
- Duplo extensor de plataforma (1,45 a 2,05m) e kit SUV incluso ampliam a compatibilidade sem equipamento adicional.
- 4 cilindros hidráulicos sincronizados sobem o veículo de forma uniforme, sem desnível entre os lados.
- Descida sem gasto de energia elétrica, usando a força de expansão do óleo já pressurizado.
- Trava pneumática de dupla face reduz carga constante sobre os pistões quando o elevador descansa na trave.
Como escolher o elevador certo?
Antes de comparar capacidade, o critério que decide a instalação é o tipo de fixação: pantográfico embutido, como o MAH-2002, exige fosso no piso e devolve a área nivelada quando abaixado, ideal para quem tem espaço fixo e quer o piso livre entre um serviço e outro. Pantográfico de sobrepor instala direto sobre o piso, sem obra de escavação, opção mais rápida e mais barata para quem não quer intervenção estrutural, comum em ponto alugado.
Depois do tipo de fixação, a capacidade e o alcance da plataforma decidem entre os modelos da linha: a Mahovi também tem a versão de 3 toneladas, o MAH-2001, com plataforma de 1,55 a 1,75 metro, mais curta que o alcance de até 2,05 metros do MAH-2002. Para oficina que atende picape e van com regularidade, o alcance maior do MAH-2002 evita depender só do duplo extensor no limite.
Erros comuns na compra e na instalação:
- Confirmar só o ponto elétrico trifásico e esquecer o ponto de ar comprimido, necessário para a trava pneumática de segurança.
- Não verificar o pé-direito mínimo de 4 metros antes da compra, relevante em oficina com forro ou estrutura baixa.
- Deixar para preparar o fosso e o piso só depois da entrega agendada, o que pode gerar custo adicional de instalação e deslocamento.
- Confundir a capacidade de elevação (3.500 kg) com a altura de elevação, dado que não está claramente confirmado na ficha comercial do fabricante.
- Escolher só pela capacidade em toneladas sem considerar o alcance da plataforma, de 1,45 a 2,05m, para o tamanho real dos veículos atendidos.
Critérios técnicos importantes!
- Confirmar pé-direito mínimo de 4.000mm no local de instalação.
- Garantir piso de concreto com resistência mínima de 3000 PSI, profundidade de 150mm, capaz de suportar 160Nm de torque nos parafusos de fixação.
- Providenciar ponto de ar comprimido próximo à central do elevador, além do ponto elétrico trifásico com disjuntor tripolar de 20A.
- Preparar o fosso de instalação conforme as medidas do checklist oficial antes da data de entrega agendada.
- Confirmar o alcance de extensão das plataformas, de 1,45 a 2,05m, contra o porte dos veículos atendidos pela oficina.
Perguntas frequentes sobre o MAH-2002 (FAQ):
Para que serve o Elevador Pantográfico Tesoura Embutido MAH-2002?
Serve para elevar veículos de até 3.500 kg para troca de óleo, revisão de suspensão, freios, alinhamento e inspeção geral, com o mecanismo recolhido no piso quando abaixado.
O que significa "embutido" nesse elevador?
Significa que o equipamento é instalado dentro de um fosso preparado no piso. Quando abaixado, a estrutura fica ao nível do chão, liberando a área para circulação, diferente do modelo de sobrepor, que fica sobre o piso mesmo abaixado.
Qual a capacidade de carga do MAH-2002?
3.500 kg, indicado para concessionárias, centros automotivos, oficinas, borracharias e centros de estética.
O MAH-2002 precisa de ar comprimido para funcionar?
Sim. A trava de segurança é pneumática, então o checklist oficial de instalação exige ponto de ar comprimido próximo à central do elevador, além do ponto elétrico trifásico.
Qual o pé-direito mínimo necessário para instalar o MAH-2002?
4.000mm, conforme o checklist oficial de instalação do fabricante.
Qual o alcance das plataformas do MAH-2002?
As plataformas medem 550mm de largura e se estendem de 1,45 a 2,05 metros de comprimento, com duplo extensor e kit SUV incluso para veículo de maior porte.

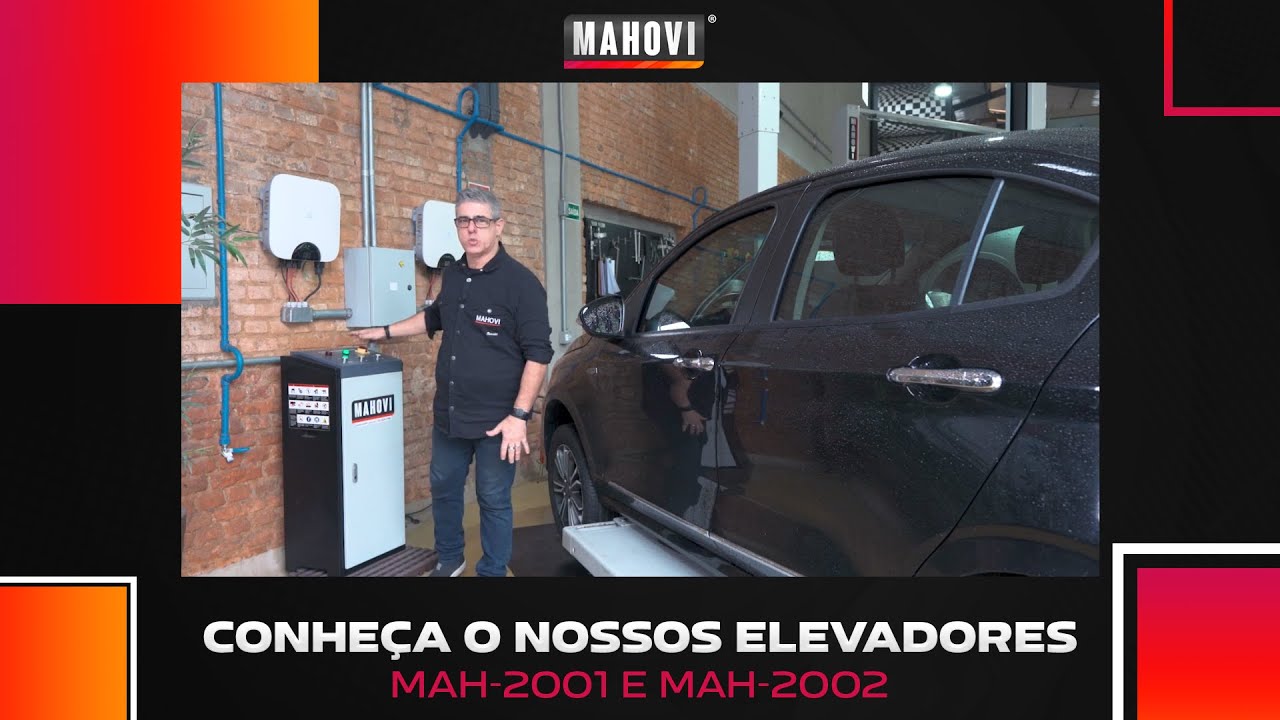

Qual a diferença entre o MAH-2002 e o MAH-2001?
O MAH-2001 tem capacidade de 3.000 kg e plataforma de 1,55 a 1,75 metro. O MAH-2002 tem capacidade de 3.500 kg e plataforma de até 2,05 metros, alcance maior para picape e van.
O MAH-2002 serve para carro rebaixado?
Sim, é uma das vantagens do modelo embutido: como a plataforma fica ao nível do piso quando abaixada, o veículo sobe sem risco de bater para-choque ou cárter, diferente de uma rampa mais alta.
Quanto tempo leva para subir e descer o veículo?
50 segundos para subir e 60 segundos para descer, com a descida usando a força de expansão do óleo já pressurizado, sem gasto elétrico adicional.
Que cuidado evita custo extra na instalação?
Confirmar todas as exigências do checklist oficial, piso, pé-direito, ponto elétrico e ar comprimido, com antecedência da data de entrega agendada, já que instalação sem o local pronto pode gerar custo adicional de deslocamento e instalação.
